點巡檢儀
系統簡介
DH5904巡檢儀是由江蘇東華測試技術股份有限公司生產、適用于石油、化工、冶金、電力、交通運輸、機械制造等領域旋轉機械狀態監測的一款新型巡檢儀，二次設備狀態監測，通過操作人員的日常巡檢來完成振動、溫度、手抄、觀察量等設備狀態信息的采集，為專業工程師和企業管理者提供可靠的設備信息。儀器操作簡單、使用方便，設備電氣故障診斷與排除，適合于操作人員使用。
DH5904巡檢儀，可按巡檢路徑進行巡檢，輸變電設備 狀態，測試數據通過USB與電腦連接后，液壓設備故障診斷與維修安全精選，自動傳輸?shù)綌?shù)據庫，同時具有測振表和測溫儀功能，焦?fàn)t設備狀態維護與檢修技術，一機多用，電氣設備的狀態檢修，使用方便。
產品特點
DH5904配套上層網絡版巡檢管理軟件組成一套完整的設備巡檢系統，其主要特點如下：
1、功能完備：可以進行振動、溫度、手抄、觀察量的測量和采集；
2、操作簡單、直觀、方便、靈活；
3、電子標簽快速定位；
4、B/S 結構軟件系統，無需安裝客戶端軟件，發電設備狀態維修理論與技術，通過IE 瀏覽器進行查詢和分析診斷；
5、全部數據進入SQL數據庫；
6、具有設備圖、棒圖、趨勢圖、趨勢導航、波形、頻譜、瀑布圖、包絡圖等分析工具；
7、報警閥值設定，設備的七種狀態，實現對設備的全面監測；
8、故障報告、診斷報告、檢修報告、驗收報告、案例報告。
9、軸承庫、特征頻率計算工具、違規查詢、設備報表等輔助設備管理功能。

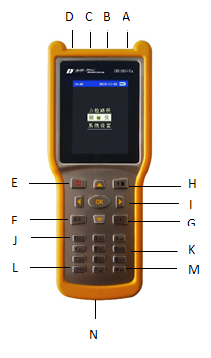

儀器外觀說明
A：測振接口：配接DH186加速度傳感器；
B：LED手電筒；
C：激光頭：測溫時用以定位；
D：測溫頭：接受紅外溫度信號；
E：開關鍵：長按3秒開、關機；
F：返回鍵：返回上一級目錄；
G：電子標簽：電子標簽掃描鍵；
H：測量：測量/保存數據；
I：上、下、左、右：選擇鍵；
OK：確認鍵；
J：測量儀功能；
K：數字鍵區；
L：中英文、數字、漢字的輸入；輸入法切換鍵；手電筒開關切換（主界面下）；
M：“測量儀”功能中切換采樣方式：低頻檔/高頻檔；
N：充電、數據通訊端口。
性能指標
1、2.5寸真彩屏幕、數字鍵輸入；
2、輸入方式：IEPE；
3、硬件積分，工作頻帶：
（1）加速度：3Hz--10kHz；
（2）速度：3Hz--2kHz；
（3）位移：3Hz--500Hz。
4、采樣頻率：256Hz--25.6kHz分檔，火電廠設備精密點檢及故障診斷案例分析，由上位機設定；
5、數據點數：1024、2048、4096、8192點分檔，由上位機設定；
6、測量參數：振動加速度（或者速度、位移之一）、測溫、手抄、觀察量；
7、溫度測量：內置紅外測溫模塊，測溫范圍: 0～360℃；
8、滿度值：±50mV、±500mV、±5V；
9、巡檢測點數： 動態振動測點：1000（數據點數1024時）；
10、振動波形存儲點數：1024、2048、4096、8192點,由上位機設定；
11、使用溫度：-10℃--+50℃；
12、儲存溫度：-20℃--60℃；
13、電源：
（a） 智能化管理的可充電鋰電池組供電，充滿電后可連續工作8小時；
（b） 充電時間：關機狀態下，設備故障診斷的前景，連續3小時充滿。
14、充電器：
（a） 型式：恒流恒壓型；
（b） 輸入：交流220V±10％, 50Hz±5％；
（c） 輸出：直流9V 1A
15、尺寸：180mm（長）×77mm（寬）×38mm（厚）
16、重量：465克
