概述

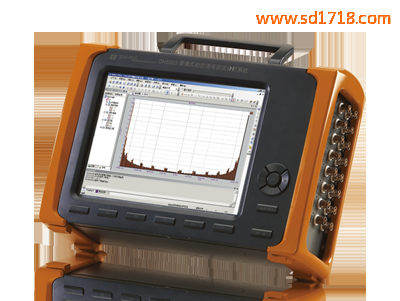

       DH5915動態信號測試分析儀體積小，便于攜帶，無須現場供電，適合惡劣環境、測點多的設備精密故障診斷和多面現場動平衡，自由組合不同輸入量的通道，可同時測量不同物理量（電荷量、應變、電壓的測量）。

應用范圍：

1、 各種形式的應變計和應變適調器配合，設備運行狀態標識，完成全橋、半橋、1／4橋（三線制）狀態的應力應變的測試和分析；

2、 各種橋式傳感器和應變適調器配合，實現加速度、壓力、力、荷重、位移等物理量的測試和分析；

3、選擇IEPE輸入方式，配合IEPE壓電式傳感器，實現振動加速度、振動速度、振動位移(模擬二次積分可選)的測試和分析；

4、 各種壓電式傳感器和電荷適調器配合，實現振動加速度、振動速度、振動位移(模擬二次積分可選)及壓力、自由場的測試和分析；

5、 選擇電壓輸入，與熱電偶配合，通過熱電偶分度號的計算，對溫度進行測試和分析；和電渦流傳感器、磁電式速度/加速度傳感器、磁致伸縮位移傳感器配合，實現對加速度、速度、位移的測試和分析； 還可對輸出電壓小于20mV的電壓信號進行測試和分析；

6、 各種鉑電阻溫度傳感器和熱電阻適調器配合，設備狀態牌，對溫度進行測試和分析；

7、 和恒流供橋應變調理器配合， 滿足激勵要求為恒流源的橋式傳感器輸出信號測試和分析的要求，利用雙恒流源激勵，在大應變量測試時，設備狀態巡檢儀，保證了測試的線性度；

特點

1、 集便攜性、靈活性及試驗穩定性于一體；

2、 完整的硬件和軟件環境；

3、 具有極強的抗干擾能力；

4、 無需外接計算機，可獨立運行；

5、 靈活可靠的數據存儲方式，液壓設備故障診斷與維修案例精選，內置嵌入式處理器、大容量電子硬盤，實時保存采集的數據；

6、 多工程管理，生產設備狀態標識，允許同時打開、分析、瀏覽多個工程，特別適合多批次大型試驗；

7、 內置10.4寸觸摸液晶顯示屏，面板按鍵操作+觸摸屏操作同時使用；

8、 內置大容量鋰電池組，長時間不間斷工作可達3小時；

9、 每通道獨立的A/D轉換器、獨立的DSP，實現了多通道并行同步采集；

10、 通道通用性強，可同時測量各種信號；

11、 以太網接口(100Mbps)，滿足數據的高速上傳要求；

12、 操作菜單以對話框形式，簡單便捷；

13、 自定義界面和風格：可自定義的菜單和工具欄，設備狀態的檢查外查，可選的多種界面風格，猶如為您量身定做；

14、 直觀便捷的設置：界面上顯示的關鍵內容，如坐標類型、信號類型、坐標刻度等不僅是圖形；

15、 顯示的關鍵組成部分，化工機械設備安裝調試故障診斷維護及檢修技，而且可直接點擊切換修改，設備狀態標示牌，簡單直觀方便；

16、 靈活的采樣方式和多種觸發模式；

硬件功能：

1、內嵌高性能工控機、高速硬盤；

2、每通道獨立的16bit A／D轉換器：實現了多通道并行同步采樣，通道間無串?dāng)_影響及采樣速率不受通道數的限制，并且大大提高了系統的抗干擾能力；

3、準確的采樣速率：先進的DDS數字頻率合成技術產生高精度、高穩定度的采樣脈沖，保證了多通道采樣速率的同步性、準確性和穩定性；

4、數字磁帶機信號記錄功能：利用嵌入式系統中的硬盤，設備故障診斷儀器，可長時間實時、無間斷記錄多通道信號，設備狀態標識卡，無限多通通并行同步工作，每通道采樣速率可達100kHz；

5、進口雷莫接插件：輸入接插件采用了進口高性能雷莫頭，大大提高了小信號輸入的可靠性，操作也十分方便；

6、信號適調器：配套各種可程控的信號適調器，不僅具有極強的抗干擾能力，而且由于參數由數采統一控制，系統的單位量綱實現了“傻瓜”設置。

技術指標

DH5915數據采集器技術指標：

1、 輸入阻抗：10MΩ∥40PF；

2、 輸入保護：當滿度值不大于10V時，輸入信號大于±15V(直流或交流峰值)時，輸入全保護；

3、 輸入方式：GND、DC、AC；

4、 工作方式：

       (1) 數據采集器：單端輸入、差動輸入、IEPE適調輸入、

       (2) 外接適調器(選件)：IEPE適調器(帶雙積分硬件網絡)、應變適調器、電荷適調器、電荷適調器(帶雙積分硬件網絡)、4～20mA適調器；

5、滿度值：±20mV、±50mV、±100mV、±200mV、±500mV、±1V、±2V、±5V、±10V；

6、系統示值誤差： 小于0.5％(F.S)(預熱半小時后測量)；

7、系統穩定度： 0.05％/h(同上)；

8、線性度： 滿度值的0.05％；

9、失真度： 不大于0.5％；

10、最大分析頻寬： DC～50kHz；

11、低通濾波器：

 (1) 截止頻率(-3dB±1dB)： 10、30、100 、300、1k、3k、10k 、PASS(Hz)八檔分檔切換；

 (2) 平坦度：小于0.1dB(2/3截止頻率內)；

 (3) 阻帶衰減：大于－24dB/oct；

12、噪聲： 不大于5μVRMS(輸入短路, 在最大增益和最大帶寬時折算至輸入端)；

13、共模抑制(CMR)： 不小于100dB；

14、共模電壓(DC或AC峰值)： 小于±10V、DC～60Hz ；

15、漂移：

(1) 時間漂移：小于3μV/小時(輸入短路, 預熱1小時后, 恒溫, 在最大增益時折算至輸入端)；

(2) 溫度漂移：小于1μV/℃(在允許的工作溫度范圍內, 輸入短路,在最大增益時折算至輸入端)；

16、輸出電位： ±5V范圍內,按1mV的分辨率任意設置；

17、過載指示：當輸入信號大于滿度值，則紅燈亮；

18、欠載指示：當輸入信號小于滿度值的0.5％，則綠燈亮；

19、模數轉換器分辨率：16位；

20、儀器內部存儲空間：標配16G電子盤；

21、通訊接口：100Mbps以太網接口；

22、連續采樣速率(存貯深度由電子硬盤的剩余容量決定)：

(1) 整數采樣速率： 所有通道同時工作時,每通道10、20、50、100、200、500、1k、2k、5k、10k、20k、50k 、100k (Hz)分檔切換；

(2) 整數分析頻率：所有通道同時工作時,每通道5、10、20、50、100、200、500、1k、2k、5k、10k、20k、50k(Hz)分檔切換；

23、抗混濾波器：

       (1) 濾波方式：每通道獨立的模擬濾波 + DSP數字濾波；

       (2) 截止頻率：采樣速率的1/2.56倍,設置采樣速率時同時設定；

       (3) 阻帶衰減：約-150dB/oct；

       (4) 平坦度(分析頻率范圍內)：小于±0.05dB；

24、顯示器：10.4英寸真彩液晶顯示器（帶觸摸功能）；

25、電源：

(1) 內部電源：智能化管理的可充電鋰電池組供電，可連續工作三小時；

(2) 外部電源：插上外部充電器，可在對電池充電的同時對儀器供電，保證儀器正常工作，且不影響性能；

26、使用環境：適用于GB6587.1-86-Ⅱ組條件；

27、外形尺寸：340mm（寬）×250mm（高）×116mm（深）(十六通道)

使用環境

1、 溫度：

       ⑴貯存條件： -40℃～60℃

       ⑵極限條件： -10～50℃

       ⑶工作范圍： 0～40℃

2、 濕度：

       ⑴工作范圍： 40℃（20～90）%RH

       ⑵貯存條件： 50℃  90%RH24h

3、 振動（非工作狀態）：

       ⑴頻率循環范圍： 5～55～5Hz

       ⑵驅動振幅（峰值）： 0.19mm

       ⑶掃頻速率： 小于或等于1倍頻程/min

       ⑷在共振點上保持時間： 10min
