概  述

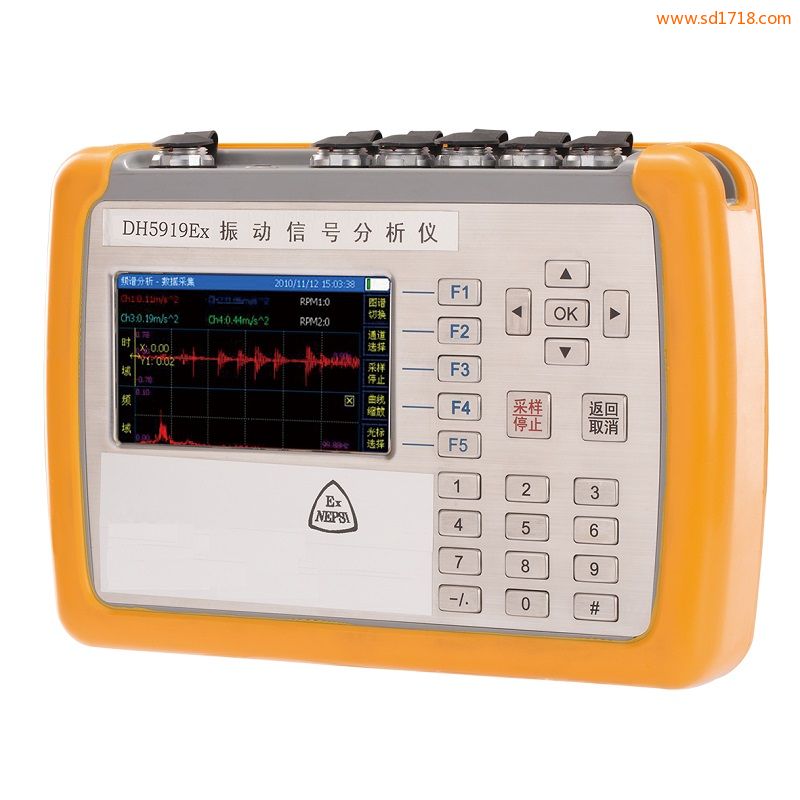

        DH5919EX是針對企業故障診斷專業工程師進行故障診斷而設計的一款專用精密故障診斷儀，內置高性能處理系統，設備處于鎖定狀態，不僅具有巡檢功能，還可以在現場進行一系列復雜的故障診斷和信號分析工作，針對單點測量不能很好地進行分析和診斷時，四通道同步并行高速采集；DH5919EX還可用于防爆環境下的診斷測試。

產品特點

1、模塊化設計：根據需要選擇模塊，用于不同分析應用；

2、實時性能：4通道并行高速采集過程中，實時實現高分辨率譜分析；

3、一體多能：不僅具有巡檢功能，核電廠設備狀態，還可以完成時域分析、頻域分析、啟停機分析、相關分析、沖擊響應、包絡分析、動平衡等功能，二次設備狀態，并成功開發多項用戶個性需求；

4、嵌入式系統：windows CE操作系統，電力設備的在線監測與故障診斷，計算機內配套的分析軟件，可用于分析DH5909EX采集的數據；

5、數據共享：采集的數據回收到計算機，變電所設備狀態監測，通過計算機網口將數據上傳企業數據庫保存，實現企業內部數據共享；USB線鏈接到計算機上，可在計算機屏幕上顯示該儀器的界面，方便大家共享；

6、專家診斷分析：配置不同的診斷分析模塊，診斷專家可以進行設備精密故障診斷，電力設備狀態檢修技術，同時數據上傳服務器后，可實現遠程專家會診。

主要用途

       適用于石油、石化場所轉動設備轉速、振動測量等任務。

主要技術性能參數

1、防爆標志：Exib[iaⅡC Ga]ⅡBT4 Gb

2、通道數：4通道振動信號，汽車故障診斷設備，1通道轉速信號

3、顯示屏：4.3英寸彩色顯示屏

4、輸入方式：IEPE（ICP）輸入

5、IEPE（ICP）供電電源：18V±1V,4mA±0.2 mA

6、量程范圍：±5V，設備狀態顏色設置，±500mV，±50mV

7、分析頻寬：3Hz～20kHz

8、系統不確定度：小于0.5％(F.S)(預熱半小時后測量)

9、系統穩定度：0.1％/h(同上)

10、線性度：滿度的0.1％

11、噪聲：不大于0.05mVRMS (輸入短路, 在最小量程和最大帶寬時折算至輸入端)

12、振動信號模擬一次積分：

♦ 頻率響應：10Hz～2.5kHz；

♦ 不確定度：＜3%；

13、振動信號模擬二次積分：

♦ 頻率響應：10Hz～1kHz；

♦ 不確定度：＜5%；

14、A/D轉換：16位

15、振動采樣速率：4通道同時工作時，每通道最高25.6k，輸變電設備 狀態，可分檔切換

16、存貯深度：最大2GB

17、轉速測量

♦ 測量范圍：300～300000轉/分

♦ 整周期采樣時，設備狀態字，轉速范圍300～30000rpm

♦ 測量精度：小于0.05%±1轉

♦ 每轉脈沖數：1～512個

♦ 轉軸比：0.01～100

♦ 脈沖寬度：≥10μS

♦ 輸入信號范圍： TTL、COMS脈沖序列

♦ 電源輸出：5V，供電電流最大為50mA

18、儀器連續工作時間不少于3小時。

19、電池組充電時間不超過6小時。

20、數據傳輸端口（僅限于地面使用）：與PC機連接，用于將數據處理顯示部件內的數據傳輸至PC機內

♦ 傳輸方式：USB口；

♦ 信號電壓峰峰值5V；

♦ 傳輸距離1m。

21、外形尺寸: 234mm（長）×164mm（寬）×50mm（厚）；

22、自重：約2kg。

產品使用環境條件

儀器正常工作環境：

（a） 環境溫度：-20℃～40℃；

（b） 平均相對濕度：≤ 95%（25℃時）；

（c） 大氣壓力80 kPa～106kPa；

（d） 在無劇烈振動和沖擊的地方使用。

儀器貯運條件。

（a） 高溫：60℃

（b） 低溫：-40℃

（c） 最大平均相對濕度：95%(25℃)

（d） 振動：20m/s2

（e） 沖擊：500m/s2
