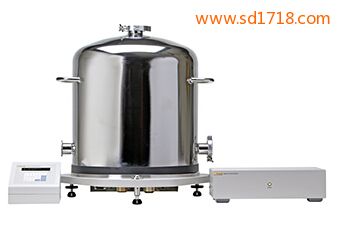

活塞式壓力計
全自動基準級活塞式壓力計，壓差指示儀，支持表壓、絕壓，最高至10MPa
PG9602可選多個不同量程的活塞模塊，實現表壓12kPa到10MPa。使用福祿克公司獨特的活塞模塊，覆蓋高達10MPa的壓力范圍。其使用的活塞模塊已經在PG7000系列上使用了多年，中儀多差壓式流量計，非常成熟穩定。如今更是經過更加嚴格的挑選和測試，配合100kg砝碼組完美工作。 PG9000活塞壓力計基于的先進活塞底座設計和更高質量的砝碼組，差壓傳感器廣儀，產生范圍更寬，性能更高的壓力，以最低的不確定度將PG9607的基準量值傳遞到更高的壓力范圍。
· 創新技術的氣體壓力工作基準
· 專為高端計量研究設計
· 兩種型號可選
· 全自動化壓力校準
· 創新技術的氣體壓力工作基準
二十多年前，壓差自重檢測儀，福祿克的PG7000系列活塞壓力計向世人展示了集成傳感和測量技術、卓越的性能和基于人體工程學的先進設計，體現出巨大優勢。如今，PG9000系列活塞壓力計在此基礎上增加了更多創新，進一步提高壓力測量水平。
· PG9000系列活塞壓力計可自動實現活塞旋轉和砝碼加載。全部的傳感器和旋轉控制的電子器件都位于外部模塊中。由于任何影響壓力測量的因素都位于活塞底座外部，即使長時間使用真空泵操作，微壓差檢測儀，這種結構的底座也可以實現最大的溫度穩定性。
· PG9000系列活塞壓力計的安裝底座中集成了兩個高精度鉑電阻溫度計來測量活塞溫度，法國kimo差壓儀，以減小活塞模塊的溫度不確定度影響。這兩個傳感器可以方便地拆下來進行校準。可選的真空參考組件中還包含高精度的真空計，可以在絕壓模式下更加準確的測量殘余壓力。PG9000還可以使用外部的真空傳感器，滿足各種應用需求。
· 專為基礎計量研究設計
PG9000系列活塞壓力計是福祿克公司的最新一代氣壓（絕壓/表壓）活塞壓力基準。該系列產品專門設計用于計量和研究機構實現最高水平的壓力量值復現和傳遞。PG9000活塞壓力計使用100kg砝碼組，使得每個活塞模塊都可實現更寬的壓力量程，不同活塞模塊的量程之間有更大的壓力重疊，以便實現相互比較。
|
全自動化壓力校準 自動加碼使得測試時間大大縮短，工作效率大大提高，尤其是在進行絕壓測試時更為顯著。更重要的是，自動化的操作更加有利于提高測量的復現性，更加適合進行大量壓力點的測試，這些工作在手動操作時都非常困難。當配合使用COMPASS®壓力校準管理軟件時，測試可以實現完全無人值守的全自動化運行。 長期以來，毛細管壓差儀圖片，福祿克公司與世界各國的國家計量院開展廣泛合作，致力于獲得最小的壓力測量不確定度，并向各國家計量院和高端壓力計量實驗室供應了大量的活塞壓力計產品。PG9000系列活塞壓力基準正是這些高水平工作的結晶。 |
|
|
通用技術指標 |
|
|
最大壓力量程 |
表壓：13kPa～10MPa |
|
工作介質 |
氣壓：空氣，氦氣，氮?dú)? |
|
最大砝碼質量 |
100kg |
|
壓力連接件 |
DH200為密封和軛圈型接頭，適用于1/4 in (6 mm)圓錐形左旋螺桿，與AE SF250C HIP LF4相當。 |
|
通訊接口 |
RS-232 COM1：連接主計算機；COM2：外部氣壓計 |
|
重量 |
34kg (不含砝碼) |
|
尺寸 |
34.1 cm x 54.3 cm x 52.3 cm |
|
工作溫度范圍 |
15～35oC |
|
電源 |
85～264VAC,22VA |
|
壓力測量指標 |
||||
|
活塞模塊型號 |
PC-9602-10 |
PC-9602-20 |
PC-9602-50 |
PC-9602-100 |
|
平臺 |
PG9602 |
PG9602 |
PG9602 |
PG9602 |
|
靈敏度 |
0.02 Pa + 0.5 ppm |
0.04 Pa + 0.5 ppm |
0.1 Pa + 0.5 ppm |
0.2 Pa + 0.5 ppm |
|
復現性 |
±2ppm |
±2ppm |
±2ppm |
±3ppm |
|
典型下降速率 |
0.3 mm/min |
0.3 mm/min |
0.5 mm/min |
0.7 mm/min |
|
型號 |
描述 |
|
PG9602 |
氣體活塞式壓力計平臺，中儀產差壓式流量計，電機驅動旋轉 |
|
PG9600-VAC-REF可選的真空參考硬件 |
進行絕壓測量所需要的硬件。 · 不銹鋼真空室（鐘型玻璃罩）型件包含排氣閥及配件。 · 帶CDG的真空測量套件，手動閥和互聯，接口和配件。 交付時采用可重復使用的運輸箱，d差壓變送器校驗儀，并附帶校準證書。。真空泵以及與鐘型玻璃罩型件的互聯分別單獨供應。 |
|
PC-9602-10 |
砝碼產生壓力：10 kPa/kg 最小壓力：13 kPa 最大壓力：1000 kPa 由于活塞特性的原因，最大壓力并非由100kg砝碼產生 |
|
PC-9602-20 |
砝碼產生壓力：20 kPa/kg 最小壓力：20 kPa 最大壓力：1100 kPa 由于活塞特性的原因，最大壓力并非由100kg砝碼產生 |
|
PC-9602-50 |
砝碼產生壓力：50 kPa/kg 最小壓力：50 kPa 最大壓力：2750 kPa 由于活塞特性的原因，最大壓力并非由100kg砝碼產生 |
|
PC-9602-100 |
砝碼產生壓力：100 kPa/kg 最小壓力：100 kPa 最大壓力：10000 kPa 由于活塞特性的原因，最大壓力并非由100kg砝碼產生 |
|
MS-7001-35 |
砝碼套件（在沒有AMH的情況下用于手動操作） |
|
MS-7002-35 |
35kg砝碼組 |
|
MS-7002-40 |
40kg砝碼組 |
|
MS-7002-45 |
45kg砝碼組 |
|
MS-7002-55 |
55kg砝碼組 |
|
MS-7002-80 |
80kg砝碼組 |
|
MS-7002-100 |
100kg砝碼組 |
|
AMH-100-VAC |
自動砝碼加載裝置，最高100kg |
|
MS-AMH-100 |
100kg自動加碼砝碼組 |
|
MS-AMH-60 |
60kg自動加碼砝碼組 |
|
MS-AMH-90 |
砝碼套件（在有AMH情況下用于自動操作） |
|
MB-7002-0.8 |
質量鐘 |
通用配件:
|
配件 |
描述 |
|
AMH-100 |
自動加碼器 |
|
3990-801 |
手動壓力調節裝置，最高至7MPa |
|
3990-803 |
手動氣壓控制器，壓力最高至20 MPa (3,000 psi) |
|
COMPASS |
校準軟件 |
|
PPC4 A700Ku |
自動壓力控制器/校準器 |
|
PPC4 A2Mu |
自動壓力控制器，最高至2MPa |
|
PPC4 A14Mu |
自動壓力控制器，最高至14MPa |
