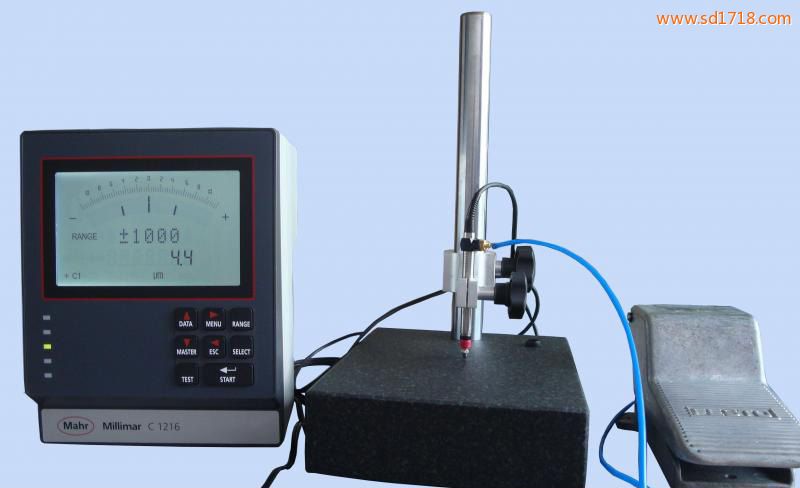

德國馬爾mahr  1216 高精度薄膜測厚儀

薄膜行業高精度厚度測量標準配置

● 馬爾顯示電箱 Millimar C 1216

● 馬爾 mahr 電感測頭 Millimar P2004MA

● 馬爾 腳踏提升器 Millimar 1340/1F

● 馬爾 大理石工作臺

可連接電腦，費舍爾涂層測厚儀，并提供測量軟件

● 特別為薄膜行業開發的統計分析軟件；

● 可實現測量數據實時上傳電腦，上傳方式可手動

或自動，特別適合高頻次的測量；

● 可實現對大批量測量數據的統計和分析，顯示最

大值，涂層測厚儀原理，最小值，平均值，偏差值等一系列參數，穿透涂層測厚儀，并

制作成相關圖表。

產品特性

● 測量精度高，分辨率可達0.01μm

● 測量速度快，結果響應時間為0.015s

● 德國Mahr品牌進口，品質保證，可實現長期高穩定性的測量

技術參數

Millimar C 1216緊湊型帶背關顯示箱

 功能

√ 可通過SELECT鍵直接調用最常用的設置項目
√  靜態測量±A、± B及其所有組合
√ 動態測量：Max、Min、Max-Min、 Max+Min、均值
√ 自動偵測模式，可連接兩個測量儀(電感測頭，塞規...)
√  可由按鍵或通過RS232連接至基于MS-Windows的設置軟件來對儀器進行設置顯示
√  帶背光的LCD顯示屏，涂層測厚儀 fischer，帶有一個模擬顯示和兩行數字顯示
√ 五個三色狀態燈用于報警和公差指示
√ 最多兩個特性可同時顯示
√  在量程±200um范圍內最高分辨力為0.01un
連接
√ 2個電感測頭(兼容Mahr,Tesa,Mahr-Federal,)
√ RS232接口
√  3個數字輸入針腳，用于測量啟動，標準測量，測量數據傳輸...
√ 3個數字輸出針腳，指針涂層測厚儀，用于GO，壁厚儀，NOGO，返工，測量時間...
√ 模擬輸出
√  可編程模擬電壓輸出(最大±5V)

技術參數：

顯示屏： 帶背景燈LCD，115mm x 70mm
模擬刻度： 指針式，61格
量程和文本顯示： 位LCD，進口測厚儀，5 x 7點矩陣，mpo涂層測厚儀，字母-數字
測量數據顯示： 7位LCD，涂層測厚儀 德國，7段
公差顯示： 5個LED，3色
量程顯示： ± 3, 10, 30, 100, 300,1000, 3000,10000 μm
± 0.0001; 0.0003; 0.001; 0.003; 0.01;0.03; 0.1; 0.3 inch或依據公差帶
響應時間：
- 測量數據記憶0.010s
- 數字顯示0.100s
- 模擬顯示0.100s
- 輸出0.020s
極限誤差：
- 10 x 模擬顯示2.5%
- 數字顯示0.3% (min. 0.2 μm)
溫度系數： 0.005%/°C
操作溫度： 0°C to 45°C / 32°F to113°F
接口：電腦，打印機 RS232，9陣，針插座(與PC兼容)
- 控制輸出： 3個Opto-coupler輸出針腳
24V，d3涂層測厚儀，100mA
- 控制輸入： 3個Opto-coupler輸入針腳
24V, 10mA
通過主電源供電： 100V 至 240V, 47Hz 至63Hz
耗電量： 10 VA
防護等級： IP54, 在有傳導灰塵下 IP43
外殼尺寸：(H x W x D) 約 205 mm x 160 mm x 165 mm
重量： 約 2.1 kg / 4.6 lbs

Millimar 電感測頭 P2004MA

頭類型：P2004A

測量范圍：±2.0mm

上限位：-2.2mm…0mm

下限位：+2.2mm…4.4mm

提升/回退：真空提升

電子零點處的測力：0.75N±0.15N

測力增量：0.2N/mm

靈敏度誤差：0.3%

重復性誤差：0.1μm

滯后性誤差：0.5μm

防護等級：IP64

纜線長度：2.5m/8ft
