表面粗糙度測量?jī)x

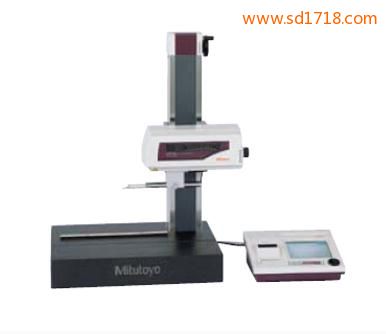

178 系列 — 帶有專用控制/ 裝置型表面粗糙度測量?jī)x
提供臺式或便攜式，PC 軟件或?qū)Ｓ脭?shù)據處理器多種組合方式的表面粗糙度測量?jī)x。
SV-2100操縱桿控制下移動速度高達40mm/s (X軸) ；利用 Z 軸微調鈕可實現平穩定位 ；X軸直線度為0.15μm/100mm，mitutoyo粗糙度儀，可實現穩定、高精度測量。
產品特點
◇SJ-500操作性強
7.5" TFT LCD液晶彩顯
該專用數據處理器配備高清晰 ." TFT LCD 液晶彩顯；圖標顯示，表面粗糙度測量?jī)x價格，觸控式面板，臺式粗糙度儀，友好人機界面。
定位方式：操縱桿和處理器上的手動控制鈕
操縱桿易于操作。使用手動微調鈕可輕松實現小孔測量對測頭的精確定位。
多次測量功能：本機可通過編程自動地依次進行三次測量。
自動調水平臺(選件)
表面自動調水平輕松完成設置。
◇分析類型
SJ-500可進行細微輪廓分析
支持 種分析參數，工件表面粗糙度，符合 ISO1 、JIS001等表面粗糙度標準。還可進行各種細微輪廓分析。
* 輪廓分析：面積，上海粗糙度輪廓儀，圓，粗糙度測量?jī)x原理，角度，泰勒粗糙度輪廓儀，坐標差，階差，傾角斜度。
◇SJ-500具有高耐用性
陶瓷導軌
陶瓷導軌，其固有的耐磨性、無損耗特性，便攜式表面粗糙度測量?jī)x，可長期確保驅動部X軸的直線度。免維護設計，陶瓷無需防腐蝕處理。
★自動測量，加裝自動水平調整和測針回縮功能。實現了重復測量和多
截面測量的精確定位。
★SV-2100S4/H4/W4 均配備緊急終止按鈕。
★帶專用控制器的高精度，高性能，袖珍型表面粗糙度測量?jī)x，非接觸式粗糙度儀，操作簡
單，顯示一目了然。
配有7.5英寸彩色TFT液晶屏幕、大號彩色圖標與觸控式面板控制，該顯示裝
置操作簡單，英國泰勒粗糙度儀，讀取容易。控制部的內置操縱桿使得定位快捷簡便。測量小孔
內側時可使用手動旋鈕對細小觸針的位置進行微調。表面粗糙度測量條件的
設置簡單易行。利用簡單的輸入功能可按ISO/JIS/VDA粗糙度標準計算繪圖
指令符號。
★程控多次測量功能
SJ-500/SV-2100M4只對 X 軸方向連續測量。
SV-2100S4/H4/W4實現了程控 Z 軸移動下的 X 軸方向的測量。
★操縱桿與調整鈕聯合高效定位
同時配有：快速移動操縱桿 (X軸:SJ-500型 0mm/s；SV-2100型 0mm/s。Z軸：SV-2100S4/H4/W4型) 及手動微調鈕 (小孔測量定位的關鍵)。
產品規格
| 型號 | SJ-500 | SV-2100M4 | SV-2100S4 | SV-2100H4 | SV-2100W4 | |
| 標準型 | (選件) | 手動操作 | 電動驅動 | |||
| 測量范圍 | Z1 軸 (檢出器) | 800μm, 80μm, 8μm | ||||
| X軸 | 50mm | 100mm | ||||
| 直線度 | 0.2μm/50mm*1 | 0.15μm/100mm | ||||
| 分辨力 | X軸 | 0.05μm | ||||
| Z1 軸 (檢出器) | 0.01μm (800μm), 0.001μm (80μm), 0.0001μm (8μm) | |||||
| Z2軸（立柱） | — | — | 0.1μm | |||
| 驅動速度 | X軸 | 0 - 20mm/s 或手動操作 | 0 - 40mm/s 或手動操作 | |||
| Z2軸（立柱） | 一 | 手動操作 | 0 - 20mm/s 或手動操作 | |||
| 測量速度 | 0.02 - 5mm/s | |||||
| 上下移動量 | 連接裝置: 30mm | 350mm | 350mm | 550mm | ||
| 評價輪廓 | 原始輪廓, 粗糙度輪廓, 波形輪廓, DF 輪廓, 粗糙度 motif 輪廓, 波形 motif 輪廓 |
|
||||
| 評價參數 | Ra, Rc, Ry, Rz, Rq, Rt, Rmax, Rp, Rv, R3z, Sm, S, Pc, m(rc),δc, mr, tp, Htp, Lo, lr, Ppi, HSC, Δa, Δq, Ku, Sk, Rpk, Rvk, Rk, Mr1, Mr2, A1, A2, Vo, Ea, Eq, R, AR, Rx, W, AW, Wx, Wte | |||||
| 輪廓分析 | 階差 (平均, 最大, 最小), 圓, 角度, 面積, 坐標值邊緣, 傾斜角 | |||||
| 分析圖表 | 負荷曲線 (BAC), 振幅分布曲線 (ADC), 功率譜圖 | |||||
| 曲線補償 | 拋物線補償, 雙曲線補償, 橢圓補償, 圓補償, 錐面補償, 傾斜補償 (曲面/任意) | |||||
| 濾波 | 2CR75, PC75, 高斯魯棒樣條 | |||||
| 截至波長 | λs | 0.25, 0.8, 2.5, 8, 25, 80, 250μm, 無濾波 | ||||
| λc | 0.025, 0.08, 0.25, 0.8, 2.5, 8, 25, 80*2mm, 無濾波 | |||||
| λf | 0.08, 0.25, 0.8, 2.5, 8, 25, 80*2mm, 無濾波 | |||||
| 取樣長度 | 0.025, 0.08, 0.25, 0.8, 2.5, 8, 25, 80*2mm, 無濾波 | |||||
| LCD規格 | 7.5" 帶背光的TFT液晶顯示 | |||||
| 內置打印機 | 高速熱敏打印機 (紙寬: 58mm) | |||||
| 記錄放大倍率 | 水平倍率 | 10X - 500,000X, 自動 | ||||
| 垂直倍率 | 0.5X - 10,000X, 自動 | |||||
| 檢出器 | 檢出方式 | 差動電感方式 | ||||
| 觸針&測力 | 0.75mN 觸針針尖 (錐): 針尖錐角: 60o, 針尖半徑: 2μm4mN 觸針針尖 (錐): 針尖錐角: 90o, 針尖半徑: 5μm | |||||
| 電源 | 100 - 120V AC ±10%, 50/60Hz | |||||
| 功耗 | 100 VA | 70 VA | 140 VA | |||
| 外形尺寸 | 主機 | 425×94×160mm | 716×450×863mm | 766×482×966mm | 766×482×1166mm | 1166×482×1176mm |
| 演算顯示部 | 330×270×94mm | |||||
| 電動裝置 | 一 | 一 | 372×245×71.8mm | |||
| 重量 | 主機 | 2.7kg | 140kg | 150kg | 220kg | |
| 演算顯示部 | 4.0kg | |||||
| 電動裝置 | 一 | 一 | 3.0kg | |||
