數字超聲探傷儀
全新理念與傳統技術的完美結合——滿足你對完美無暇的追求
技術創新
不斷創新，超聲波探傷儀技術，努力達至一流境界是我所的一貫宗旨。CTS-4020采用嵌入式計算機系統和超大規�，F場可編程集成電路設計，把大型超聲儀器所具備的優良性能壓縮到極小的空間；高達65dB的探傷靈敏度余量滿足大鍛件和粗晶材料的探傷需求；LAN以太網接口可實現與計算機（上位機）的實時通訊、遙控；短片回放功能實現掃查動態過程記錄；新型彩色TFT液晶顯示屏帶給你最佳的讀測效果和視覺享受；簡便的界面波跟蹤功能適用于水浸法探傷；再配以DAC、RF射頻回波顯示、大容量存儲器和USB接口等新技術、新功能，使CTS-4020成為一臺小巧輕便卻性能卓越的超聲探傷儀。此外，彩色TFT液晶屏快速的響應時間，確保快速掃查回波也顯示無遺；輕觸式鍵盤性能可靠、手感舒適；突出的電磁兼容設計技術使儀器的現場抗干擾能力大大加強。
簡單實用方便
小型輕便、美觀實用、中英文菜單、操作簡便、功能強大。這一切，體現我們一貫的設計理念：簡單實用方便可靠，功能性能更上一層樓！

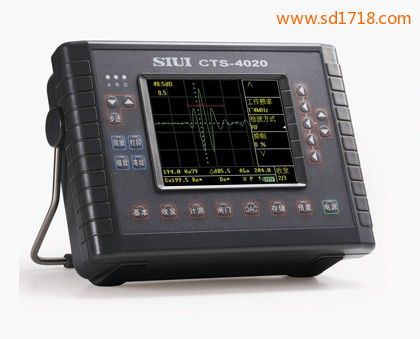

CTS-4020探傷儀/CTS-4030數字超聲探傷儀簡介：
CTS-4020數字超聲探傷儀是SIUI新開發的高技術產品，它與CTS-3020、CTS-2020等多種數字超聲探傷儀組成一個更新換代的產品系列，適合國內外不同用戶對鍛件、焊縫、零部件等探傷的各種需要，為新老朋友提供更為優質的設備和服務。
CTS-4020的誕生，體現了SIUI一貫的優良傳統：創新技術，先進工藝，體積小，重量輕，功能強大，合肥超聲波探傷儀，操作簡單斷創新。
功能：
最高采樣速率240MHz，絕緣子超聲波探傷儀，測量分辨力0.1mm，最小顯示范圍5mm
工作頻率范圍0.5～15MHz，靈敏度余量高達65dB，分別突顯寬頻帶和高靈敏度的優點
界面波跟蹤功能，通過A、B閘門間的邏輯關系，容易實現水浸法探傷或精確測厚
峰值記憶與回波比較功能，佛山超聲波探傷儀，有助于對工件進行快速掃查、測量和比較
脈沖重復頻率可調，避免在探傷過程中出現混響信號
完善的DAC曲線功能，方便進行回波評價，更適合大鍛件和粗晶材料等現場探傷
RF射頻回波顯示對于薄壁材料測量或學術研究和定性分析將有很大的幫助
具有測量探頭角度（K值）和探頭頻率的功能
斜射探傷時，SIUI超聲波探傷儀，二次反射波信號顏色區分顯示功能
大容量存儲器可存儲高達1000個數據集，包括波形、曲線、參數、探傷報告等
LAN以太網接口可實現與計算機（上位機）的實時通訊、遙控
USB接口可實現儀器內部存儲數據、數據波形向U盤的轉存，超聲波探傷，打印探傷報告
短片回放功能實現掃查動態過程記錄
菜單語言：中、英文二種。操作過程文字信息提示
高亮度彩色TFT液晶顯示屏帶來最佳的讀測效果
10種波形顏色和字符顏色自由選擇
大容量鋰電池組可連續工作6小時以上
CTS-4030超聲波探傷儀：
CTS-4030配置場致發光（EL）顯示屏，渦流探傷儀原理，不支持屏幕顏色變化；工作溫度為-20℃ ~ 40℃；其他性能參數及功能與CTS-4020相同。
應用：
例一：大鍛件探傷
最大探測范圍達6000mm，再加上高靈敏度的遠場探測能力，使得CTS-4020更適合大型鍛件和粗晶材料的檢測（來自500mmФ2平底孔的波形顯示）
例二：回波定性分析
RF射頻回波顯示功能非常適用于需要對回波特性作進一步分析的場合。（來自一Ф2平底孔回波的RF射頻波形顯示）
例三：薄板探測
CTS-4020具有很好的近區分辨力，南京超聲波探傷儀品牌，非常適合鍛件近區缺陷的檢測和壓力容器、管道的壁厚測量。（1.2mm鋼板的底面回波）
例四：以太網通信
CTS-4020具有網絡通信功能，可通過100Mbps的以太網與計算機直接連接，實現實時顯示和遙控功能。（上位機界面圖）。
例五：焊縫檢測
CTS-4020完善的DAC曲線和波形比較功能令回波評價工作更輕松、更方便、更準確。（來自焊縫的缺陷回波與一組DAC曲線）。
CTS-4020探傷儀/CTS-4030數字超聲探傷儀主要技術指標
|
項 目 |
單 位 |
技 術 數 據 |
|
衰減器誤差 |
dB |
每12dB±1dB |
|
垂直線性誤差 |
% |
≤3 |
|
動態范圍 |
dB |
≥30 |
|
探傷靈敏度余量 |
dB |
≥63 |
|
遠區分辨力 |
dB |
≥26 |
|
水平線性誤差 |
% |
≤0.5 |
|
電噪聲電平 |
% |
≤20（1～4MHz） |
|
工作頻率范圍 |
MHz |
0.5 ～ 15，分1 ～ 4 / 0.5 ～ 15兩檔可選 |
|
脈沖重復頻率 |
|
分10檔可調 |
|
薄板分辨力 |
mm |
≤3（5C10N 探頭） |
|
測量分辨力 |
mm |
0.1 |
|
探測范圍 |
mm |
0 ～ 6000 （鋼縱波），連續可調，最小顯示范圍5 mm |
|
脈沖移位 |
mm |
-10 ～ 1000 （鋼縱波） |
|
探頭零點 |
μs |
0 ～ 199.9 |
|
材料聲速 |
m/s |
1000 ～ 9999 |
|
阻尼 |
Ω |
30、60、150、500 |
|
抑制 |
% |
0 ～ 80 |
|
檢波方式 |
|
正向、負向、雙向、濾波、射頻（RF） |
|
增益調節 |
dB |
0 ～ 110，不銹鋼焊管渦流探傷，分 0.5 / 2 / 6 / 12步進調節 |
|
以太網接口 |
|
實現與計算機（上位機）的實時通訊和遙控 |
|
探頭頻率檢測 |
|
可根據回波準確測出探頭的實際中心頻率 |
|
波形比較 |
|
可選擇某一時刻的波形作基準波形，實時波形與基準波形同屏顯示 |
|
二次波顏色 |
|
以不同顏色顯示二次回波的波形 |
|
短片回放 |
|
回放長度30秒�？杀４嬷罸盤，實現了掃查動態過程記錄 |
|
USB接口 |
|
2個USB接口，可實現儀器內部存儲數據、數據波形向U盤的轉存，打印探傷報告 |
|
打印機 |
|
可配用HP-1020、HP-1120、Canon-S100SP打印機 |
|
DAC曲線 |
|
最多能記錄10個回波參考點并逐段顯示；可改變DAC 3線間dB距離；可以插入回波參考點或對選定的回波參考點進行修正 |
|
TCG曲線 |
|
由DAC曲線轉換而來，并根據DAC曲線對回波幅度進行補償，使不同聲程而大小相同的人工反射體的回波幅度一致 |
|
數據存儲器 |
|
1000組數據集，包括探傷狀態參量、回波圖形、DAC 曲線和備注信息等 |
|
**閘門 |
|
2個獨立的測量閘門，B閘門可設定為界面波跟蹤閘門模式 |
|
報警信號 |
|
聲光報警（內接蜂鳴器和面板LED發光二極管） |
|
測量點選擇 |
|
閘門內最高波的峰值或第1回波的前沿 |
|
回波評價 |
|
聲程、水平距離、垂直距離、幅值、dB差值顯示 |
|
A型回波凍結 |
|
凍結探傷畫面 |
|
縮放 |
|
選擇正常和放大兩種顯示模式 |
|
峰值記憶 |
|
可選擇回波峰值記憶顯示，背景峰值波形以不同顏色表示 |
|
顯示屏 |
|
5.7"高亮度TFT液晶顯示屏, 320×240象素 |
|
電源 |
|
交流電或電池 |
|
電池類型 |
|
鋰電池組（7.4V 、7.2Ah） |
|
工作時間 |
h |
≥6 （與背景光亮度有關） |
|
工作電壓 |
V |
6～9 DC （外部電源）；6.0～8.4 （電池） |
|
工作溫度 |
℃ |
-10～40 |
|
重量 |
Kg |
約1.94（不含電池） |
|
尺寸 |
mm |
260 ×95× 180 （長×寬×高） |
