超聲波探傷儀

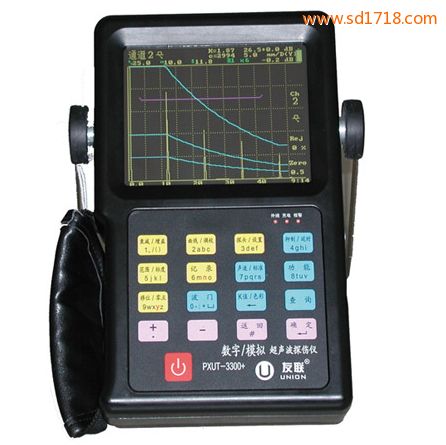

PXUT-3300+是采用新型超大屏幕高亮度液晶顯示器的數字式超聲波探傷儀，儀器造型優美，體積小巧，是一款先進的筆記本式超聲波探傷儀；具有按“以人為本”思想設計的全新軟件系統，界面友好，結構合理，操作簡便！
功能特點：
● 儀器智能化，操作簡便。智能化預置回波位置；找準最高波，手持式高亮超聲波探傷儀，其余儀器做（零點校準、掃描深度調整、距離波幅曲線制作、靈敏度設置）。
● 配置三種探傷方式，可記錄超聲波探傷儀，按需隨心選擇：
◇最傳統的模擬儀器操作方式---適應各種探頭、試塊、工藝。
◇最風行的數字儀器通用方式---既具數字儀器強大功能，又兼模擬儀器方便快捷特點。
◇最智能的數字儀器標準方式---高度自動化設計。鍛件探傷時，超聲探傷儀培訓，靈敏度調節和缺陷當量不需要人工計算，找準平底孔或大平底最高波，相控陣超聲探傷儀，即可自動完成掃描線調節、靈敏度設定、AVG曲線繪制；焊縫探傷時，磁粉探傷儀，輸入工件參數后，掃描線調節、靈敏度設定、DAC曲線顯示全部自動完成。
● 獨特、實用的輔助功能---DAC門、深度補償、回波報警、回波包絡、曲面修正、探傷儀/電腦數據通信、內存12套探傷數據和800幅波形，超聲波探傷儀使用說明書，高可靠數據保護確保存儲數據不丟失。儀器可直接打印探傷報告。
● 12個獨立探傷通道，焊縫超聲探傷儀，多種探傷工藝和標準自動生成，可自由設置各行業探傷工藝標準，現場探傷無需攜帶試塊。
● 模擬通道首次開創制作DAC曲線先河，和原先模擬制作相同，且DAC曲線不再變化。
● 高靈敏度，增益達120dB,回波抑制任意可調，不影響儀器增益和線性。
● DAC、AVG曲線自動生成并能分段制作，取樣點不受限制，簡談鋼軌鋁熱焊探傷，并可進行補償與修正。DAC曲線隨增益自動浮動隨聲程自動擴展。可實現指定回波的距離補償。
● 缺陷回波參數(距離、水平、垂直、波幅、dB當量、孔徑值)實時顯示。
● 低功耗設計，四川超聲波探傷儀，可連續工作6小時以上。低電壓工作報警和自動保護關機。
● 6.5"高亮度液晶顯示，國內屏幕最大，在強陽光下無需遮光罩，氣保焊探傷怎樣合格，就能獲得滿意的觀察效果。
● 配置高容量鋰電池，儀器重量?jī)H1.6Kg，體積小巧，攜帶使用輕松自如。
指標參數：
| 項 目 |
指 標 |
項 目 |
指 標 |
|
增益范圍 |
120dB 0.1,1.0,2.0,6.0步進 |
閘門 |
進波門連續可調 |
|
頻帶寬度 |
0.4~15MHz |
采樣頻率 |
150MHz（硬件實時采樣） |
|
探測范圍 |
0~6000mm（鋼中縱波） |
聲程位移 |
0~5800mm（鋼中縱波） |
|
探頭方式 |
單晶，雙晶、穿透 |
顯示器 |
6.5”高亮液晶屏 |
|
水平線性 |
≤0.1% |
工作時間 |
≥6小時 |
|
垂直線性 |
≤3% |
工作溫度 |
-20℃～50℃ |
|
分辨力 |
≥30dB |
電源 |
16V DC，220V AC |
|
靈敏度余量 |
≥65dB |
外形尺寸 |
140（寬）×250（高）×50（厚） |
|
動態范圍 |
≥32dB |
整機重量 |
1.6Kg（含鋰電池） |
