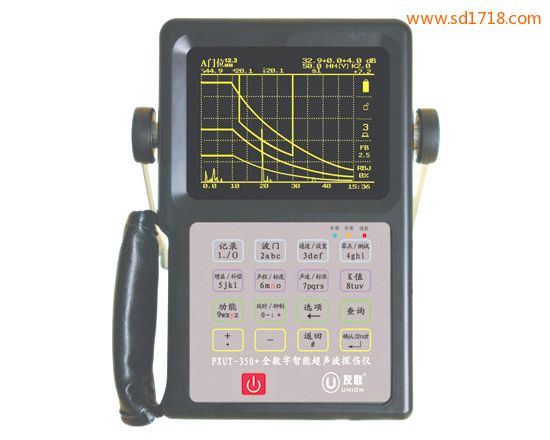

全數字智能超聲波探傷儀
PXUT-350+型全數字智能超聲波探傷儀，采用新型超大屏幕高亮度EL顯示器，儀器造型優美，體積小巧，友聯超聲波探傷議，屏幕超大，強光下無需遮光能清晰顯示，儀器功能強勁，性能穩定，操作簡便，是一款先進的筆記本式超聲波探傷儀。
功能特點：
● 全中文輕觸式鍵盤，軸承滾子探傷，全中文操作提示，模擬超聲波探傷儀，掌握容易，使用方便。
● 日歷時鐘，儀器自動記錄工作日期和時間。
● 10個獨立探傷通道（可擴展），可自由設置和存貯多種探傷工藝和標準，現場探傷無需攜帶試塊。
● 可自動測定儀器和探頭技術參數并能存儲和打印測試結果，可測量材料厚度和材料聲。
● DAC曲線自動生成并能分段制作，取樣點不受限制，DAC曲線隨增益自動浮動隨聲程自動擴展。
● 曲線自動生成，金屬超聲探傷儀，AVG曲線隨增益自動浮動隨聲程自動擴展，可自動完成缺陷定量的平底孔轉換。
● 缺陷回波參數（距離、水平、垂直、波幅、dB當量、孔徑值）實時顯示。
● 可利用端點衍射波實現缺陷裂紋的自動測高。
● 進波和失波報警，超聲波焊縫探傷儀，門位、門寬、門高任意可調。
● 具有峰值記憶、回波包絡、波形凍結、焊縫圖示等強大功能。
● 400組探傷工藝和數據存儲，高可靠數據保護確保存儲數據不丟失。數據處理能力強，可按日期、工件編號和序號進行檢索和處理。
● 可與計算機實現數據通訊。支持Epson C61系列，LQ1600K等多種打印機。
● 低功耗設計，可連續工作6小時以上。低電壓工作報警和自動保護關機。
● 5.6"高亮度EL顯示器，國內屏幕最大，在強陽光下無需遮光罩，超聲數字探傷儀，就能獲得滿意的觀察效果。
● 操作界面友好，用戶可任意進入和退出功能操作，操作過程全中文提示，使用得心應手。
● 配備高容量鋰（Li）電池，儀器重量僅1.6Kg，體積小巧，超聲波探傷儀原理，攜帶輕松自如。
● 可外接U盤，二手超聲波探傷儀，實時連續記錄動態波形。
指標參數：
| 項 目 |
指 標 |
項 目 |
指 標 |
|
增益范圍 |
110dB 0.1,1.0,2.0,6.0步進 |
閘門 |
進波門和失波門 |
|
頻帶寬度 |
0.4~15MHz |
采樣頻率 |
150MHz（硬件實時采樣） |
|
探測范圍 |
0~6000mm（鋼中縱波） |
聲程位移 |
0~5800mm（鋼中縱波） |
|
探頭方式 |
單晶，重慶超聲波探傷儀，雙晶，穿透 |
顯示器 |
5.6”高亮ELD |
|
水平線性 |
≤0.1% |
工作時間 |
≥6小時 |
|
垂直線性 |
≤3% |
工作溫度 |
-20℃～50℃ |
|
分辨力 |
≥30dB |
電源 |
16VDC，焊點探傷，220VAC |
|
靈敏度余量 |
≥65dB |
外形尺寸 |
250（高）×140（寬）×50（厚） |
|
動態范圍 |
≥32dB |
整機重量 |
1.6Kg（帶電池） |
南通友聯探傷儀PXUT-350系列 簡易操作 PDF
