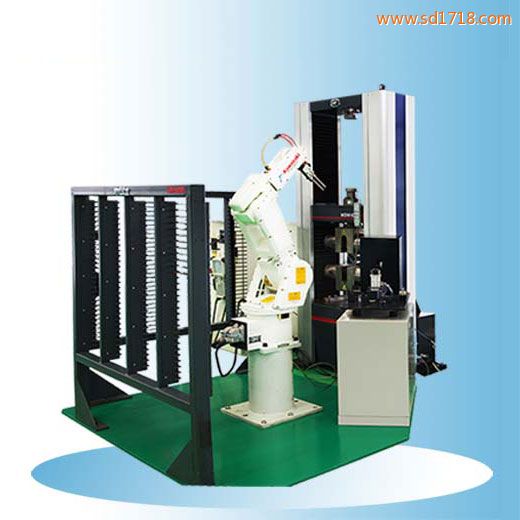

時代全自動材料拉伸試驗機
全自動試驗機可 在無人值守的情況下，，連續完成批量材料試樣的自動裝夾、尺寸的自動測量、變形數據的自動記錄、試驗數據的自動分析等功能。它由機器人、電子式拉力試驗機、 橫截面尺寸測量平臺、全自動引伸計、對夾式平推夾具等構成，可不間斷、高精度的完成批量試樣的材料力學性能測試。為安全、高效的完成大批量材料力學性能測 試提供可靠的解決方案。
電子式拉力試驗機通過負荷傳感器對拉伸力進行精確測量
全自動引伸計可在軟件的控制下完成測臂的自動夾緊和松開，，并可跟蹤至試樣斷裂，保證了試驗數據采集的完整性。
對夾式平推夾具在軟件的控制下，可完成試樣的自動夾緊和松開。
試樣尺寸測量平臺主要完成試樣橫截面尺寸的自動測量，在管理軟件的控制下，，可判斷并自我校準，所獲得的數據自動輸入計算機系統，，完成試樣信息的錄入。
全系統管理軟件在整個試驗過程中，，對各部分都擁有自動監控功能，，若發生異常，會根據情況自動處理，，如關閉電子式拉力試驗機、全自動引伸計和液壓雙動平推夾具、關閉機器人送料系統和尺寸測量平臺，供到安全試驗。
測控系統自動控制整個試驗過程，，一方面可完成引伸計的自動裝夾、標距的自動調整、夾具的自動夾持和松開，，另一方面，，對試驗值息的采集，試驗結果的分析和存儲也可自動完成。
| 序號 | 項目名稱 | 技術參數 | ||
| 1 | 測力系統 | 試驗力準確度 | ±0.5% | |
| 試驗力測量范圍 | 400N~100KN | |||
| 試驗力分辨力 | 0.001%FN | |||
| 位移分辨力 | 0.001 | |||
| 位移測量準確度 | ±0.5% | |||
| 速度范圍（mm/min） | 0.005-500，無級調速 | |||
| 速度準確度 | ±0.5% | |||
| 最大拉伸行程 | 550 | |||
| 試驗空間寬度 | 600 | |||
| 橫梁最大行程 | 1100 | |||
| 2 | 全自動引伸計 | 變形測量精度 | ±0.2um或0.5%設定值（取最大值） | |
| 變形測量范圍 | 0-65 | |||
| 變形分辨率 | 0.000075 | |||
| 應變測量跟蹤力（N） | 0.5 | |||
| 測臂夾持力（N） | 1.0-2.0可調 | |||
| 夾持試樣最大厚度 | 30 | |||
| 夾持試樣最大寬度 | 45 | |||
| 3 | 對夾式平推夾具 | 夾持力范圍（kN） | 25-255 | |
| 夾持試樣尺寸范圍 |
平鉗口：0-34 圓試樣：直徑φ4-φ9，直徑φ9-φ20 |
|||
| 雙缸最大速度（mm/min） | 約450 | |||
| 4 | 試樣尺寸測量平臺 | 最大寬度測量范圍 | 40 | |
| 最大厚度測量范圍 | 20 | |||
| 測寬精度 | 0.01 | |||
| 測厚精度 | 0.01 | |||
| 5 | 機器人自動裝樣系統 | 夾持試樣類型 | 平板型試樣 | |
| 夾持最大負荷（Kg） | 6 | |||
| 重復定位精度 | ±0.05 | |||
| 可夾持最大寬度范圍 | 40 | |||
| 可夾持最大厚度范圍 | 20 | |||
| 機器人驅動程序 | 交流伺服電機 | |||
| 位置反饋 | 絕對值編碼器 | |||
| 動作范圍（°） | 1軸 | ±160 | ||
| 2軸 | +140~ -105 | |||
| 3軸 | +120~ -155 | |||
| 4軸 | ±270 | |||
| 5軸 | ±145 | |||
| 6軸 | ±360 | |||
| 最大速度（°/s） | 1軸 | 240 | ||
| 2軸 | 200 | |||
| 3軸 | 250 | |||
| 4軸 | 430 | |||
| 5軸 | 430 | |||
| 6軸 | 720 | |||
| 最大直線運動速度（mm/s） | 1000 | |||
| 最大動作范圍 | 1000 | |||
| 本體重量（Kg） | 165 | |||
| 防護等級 | IP65等效 | |||
| 6 | 試樣放置和收集 | 試樣架允許存儲總?cè)萘浚ǜ? | 300 | |
| 適用試樣長途范圍 | 80-300 | |||
| 寬度范圍 | 10-30 | |||
