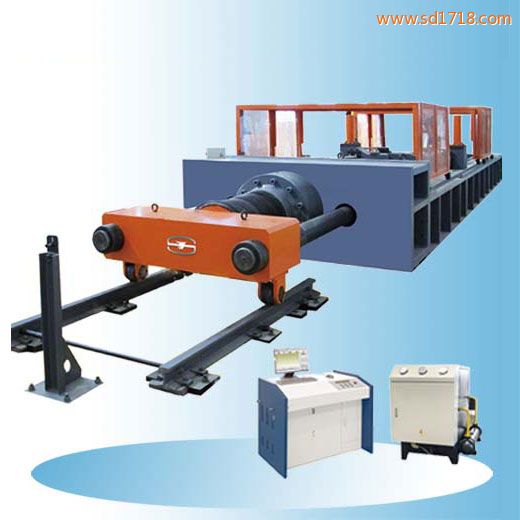

時代臥式拉力試驗機
LW-2000、LW-3000、LW-4000、LW-5000、LW-10000臥式拉力試驗機采 用臥式框架結構，單出桿雙作用活塞缸施加試驗力，由計算機控制系統通過控制伺服閥等部件來實現試驗過程的自動控制，試驗數據由負荷傳感器精確采集并傳輸至 計算機，臥式拉力試驗機操作方法，系統自動分析處理及存儲試驗結果，打印機可直接打印所需的試驗報告。本機主要用于鋼絲繩等的拉伸性能試驗，光纖臥式拉力試驗機，是一款能滿足現代生產科研和教學等行業 要求的理想試驗設備。
LW-2000、LW-3000、LW-4000、LW-5000、LW-10000臥式拉力試驗機主 機部分主要由油缸座、油缸活塞、前移動夾頭座、后移動夾頭座及負荷傳感器等部件組成。油缸座、鋼板焊接框架和后移動夾頭座形成受力框架，前移動夾頭座和后 移動夾頭座連接試樣的兩端。單出桿雙作用低摩擦活塞缸在液壓油的作用下帶動前移動夾頭座運動，從而將試驗力施加到試樣上。后移動夾頭座與框架之間采用插銷 連接。計算機控制系統通過控制伺服閥來實現試驗的自動控制。
液壓系統采用差動回路，在滿足試驗要求的情況下，濟南臥式拉力試驗機，可以最大限度的節約試驗的準備時間。油源系統采用壓力跟隨系統，圓環鏈臥式拉力試驗機，油源系統壓力跟隨負載的增加而增加，可 以有效的節約能源。泵站采用進口伺服閥和進口低噪音共軛內嚙合齒輪泵，配置不大于5μm精密濾油器；由溢流閥控制系統壓力；整套系統按照節能、布局簡潔的 原則進行設計；油箱配電子式油溫、油位計，臥式手動拉力試驗機，高壓濾油器，臥式拉力試驗機標準，空氣濾清器等并帶有油溫、液位、油阻保護與指示裝置。
電氣控制臺布置于試驗操作區，臥式拉力試驗機產品說明書，并有專門設計的操作面板使各類操作一目了然。電氣元器件采用國際知名品牌，臥式液壓拉力試驗機，性能穩定，質量可靠。操作按鈕為24V弱電控制，浙江臥式拉力試驗機，保證了操作人員的安全。
| 技術指標/試驗機型號 | LW-2000 | LW-3000 | LW-4000 | LW-5000 | LW-10000 |
| 最大試驗力（KN） | 2000 | 3000 | 4000 | 5000 | 10000 |
| 試驗力示值相對誤差 | ≤示值的±1% | ||||
| 試驗力測力范圍 | 4%-100%FN | ||||
| 拉伸空間 | 1000、5000、10000、30000按用戶要求定制 | ||||
| 空間調整方式 | 插銷固定，臥式拉力試驗機衡翼，調整間距500mm或800mm | ||||
| 活塞加載速度（mm/min） | 0-100 | ||||
| 活塞空載最大速度（mm/min） | 200 | ||||
| 活塞行程 | 500、1000、1500、2000按用戶要求定制 | ||||
| 圓試樣拉伸附具可選配 | Φ15-Φ70 | Φ20-Φ100 | Φ20-Φ100 | Φ20-Φ100 | Φ20-Φ120 |
| 插銷式拉伸附具 | 按用戶要求定制 | ||||
| 澆鑄式附具 | 按用戶要求定制 | ||||
| 主機外形尺寸(長*寬*高)mm | 根據拉伸空間確定長度x1300x900 | 根據拉伸空間確定長度x1400x1050 | 根據拉伸空間確定長度x1450x1100 | 根據拉伸空間確定長度x1450x1100 | 根據拉伸空間確定長度x1450x1100 |
