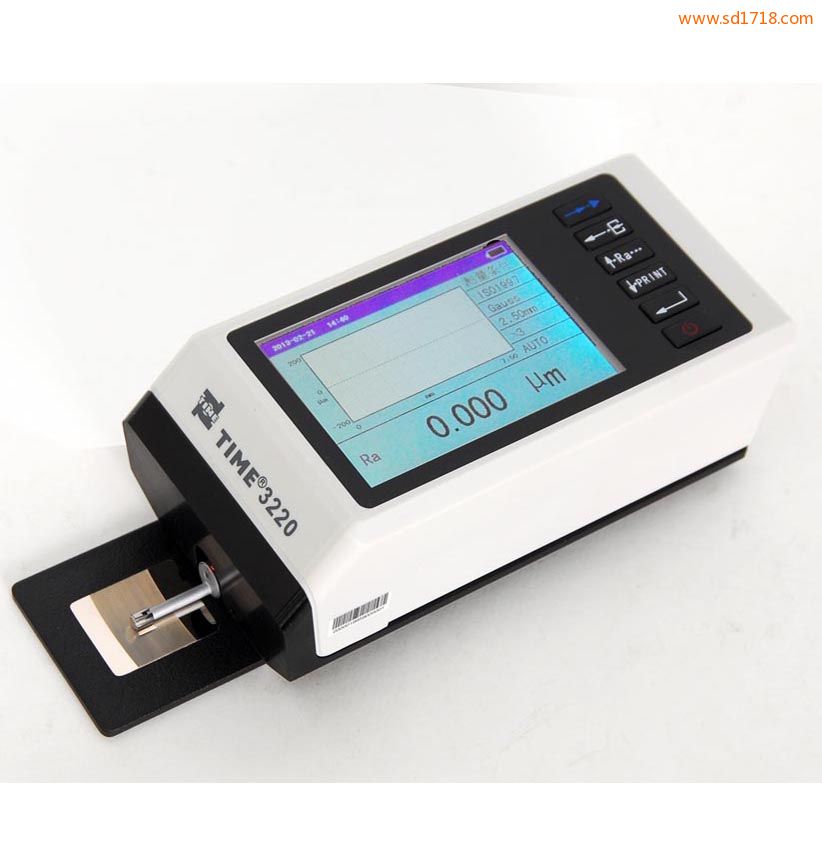

時代粗糙度儀
測量工件表面粗糙度時，將傳感器放在工件被測表面上，time粗糙度儀，由儀器內部的驅動機構帶動傳感器沿被測表面做等速滑行，傳感器通過內置的銳利觸針感受被測表面的粗 糙度，此時工件被測表面的粗糙度引起觸針產生位移，該位移使傳感器電感線圈的電感量發生變化，泰勒霍普森粗糙度儀，從而在傳感器輸出端產生于被測表面粗糙度成比例的模擬型號，濟南粗糙度儀代理， 該信號經過放大之后進入數據采集系統，再對采集的數據進行數字濾波和參數計算，粗糙度6.3，將測量結果在液晶顯示器上讀出，也可在打印機上輸出，還可以與PC機進行通 訊。
GB/T 3505-2009 產品幾何技術規范（GPS）表面結構 輪廓法 術語、定義及表面結構參數
GB/T 6062-2009 產品幾何技術規范（GPS）表面結構 輪廓法 接觸（觸針）式儀器的標稱特性
多參數測量：Ra、Rp、Rv、Rt、Rz、Rq、Rsk、Rku、Rc、RPc、RSm、Rmr(c)、tp、Rmr、Rpm、Rz1max、 RzJIS、Rmax、Htp、Rδc、R△q、R△a、Pa、Pp、Pv、Pt、Pz、Pq、Psk、Pku、Pc、PSm、Pmr(c)、Pmr、 Pz1max、PJIS、Rδc、P△q、Rk、Rpk、Rvk、Mr1、Mr2、A1、A2；
高精度電感傳感器；
2RC、GAUSS濾波方式；
兼容ISO1997、ANSI、JIS2001標準；
TFT液晶，便攜式粗糙度儀價格，可現實全部參數及圖形；
連接時代TA230打印機，粗糙輪廓儀，可打印全部參數及輪廓圖形；
內置標準RS232接口、USB接口；
簡體中文、繁體中文、英文顯示；
自動關機；
一體化設計，使用方便。
| 傳感器測量范圍 | 400um | |
| 傳感器針尖半徑 | 5um/2um | |
| 傳感器針尖材料 | 金剛石 | |
| 傳感器觸針測力 | 4mN/0.75mN | |
| 最大驅動行程 | 19mm/0.748inch | |
| 驅動速度 | 當取樣長度=0.08mm Vt=0.25mm/s | |
| 當取樣長度=0.25mm Vt=0.25mm/s | ||
| 當取樣長度=0.8mm Vt=0.5mm/s | ||
| 當取樣長度=2.5mm Vt=1mm/s | ||
| 返回時 V=1mm/s | ||
| 示值誤差 | ≤±10％ | |
| 示值重復性 | ≤6％ | |
| 取樣長度 | 0.08mm，0.25mm，重慶粗糙度儀，0.8mm，2.5mm可選 | |
| 評定長度 | 1L-5L（可選），L為取樣長度 | |
| 測量范圍 | 自動 | 分辨力：0.001um、0.008um |
| ±50um | 分辨力：0.001um | |
| ±200um | 分辨力：0.008um | |
| 電源 | 鋰離子充電電池1塊/電源適配器 | |
| 外形尺寸和重量 | 155.4mm×75mm×56mm,約760g | |
標準配置：
| 名稱 | 數量 | 名稱 | 數量 |
| 標準傳感器 | 1支 | 傳感器護套 | 1件 |
| 主機 | 1臺 | 支架 | 1件 |
| 標準樣板 | 1塊 | 起子 | 1把 |
| 電源適配器 | 1個 | 通訊電纜 | 1根 |
