時代電液伺服萬能試驗機

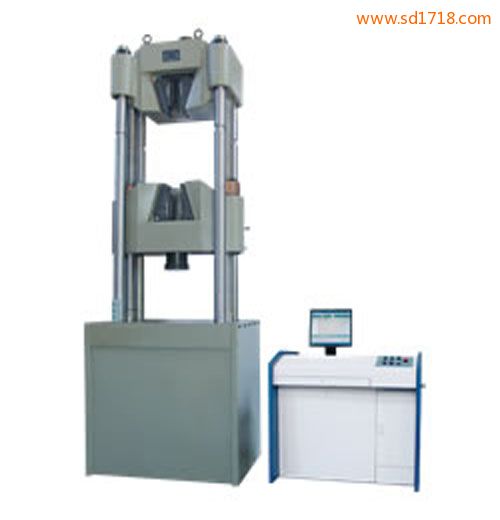

WAW-1000D型微機控制電液伺服萬能試驗機主機采用油缸下置式主機，主要用于金屬、非金屬的拉伸、壓縮和彎曲試驗。適用于冶金、建筑、輕工、航空、航天、材料、大專院校、科研單位等領域。
GB228-2002《室溫材料金屬拉伸試驗方法》
1.傳動系統：
下橫梁升降采用電機經減速器、鏈傳動機構、絲杠副傳動，實現拉伸、壓縮空間的調整。
2.液壓系統：
液壓原理為負載適應型進油節流調速系統。油箱內的液壓油通過電機帶動高壓齒輪泵進入油路，流經單向閥、高壓濾油器、壓差閥組、伺服閥，進入油缸。計算機發出控制信號到伺服閥，控制伺服閥的開口和方向，從而控制進入油缸的流量，實現等速試驗力、等速位移等的控制。
3.主界面集多功能于一體：
軟件設計針對試驗操作的快速性與方便性。采取特別設計方法滿足大批量工藝試驗需要。 系統分級管理，系統參數對專家級用戶全部開放，電液伺服動靜萬能試驗機，既保證了系統的使用靈活性，又可以使試驗系統的使用安全可靠。
4.主菜單：
集全數字電液伺服閉環控制、數據處理、數據分析于一體。 具備完整的文件操作功能，如試驗報告、試驗參數、系統參數等均可以文件方式存儲。 支持各類商業通用打印機。 控制系統以軟件系統為支撐，升級簡易。
5.數據處理選項界面：
自動數據處理，waw系列微機控制電液伺服萬能材料試驗機，處理方法滿足多種國際國內標準。 可選擇多種國際通用單位，如國際單位（SI制）、米制單位以及西方傳統單位制等。
留有多語言轉換接口，系統可方便地在各種語言環境中使用（需定制）。 具備手工數據處理功能，電液伺服試驗機報價，適合用戶進行各類復雜的數據分析。
試驗數據可以文本方式進行存儲，電液伺服試驗機使用說明書，可用任何通用商業數據處理軟件對數據進行二次處理。
6.閉環控制界面：
具備功能完整的試驗過程“編程”功能，電液伺服萬能試驗機，可編程步數達100步，微機控制電液伺服萬能試驗機，可根據需要完成試驗過程編輯。
7.安全保護裝置：
當試驗力超過最大試驗力的2%-5%時，過載保護，電液伺服試驗機操作方法，系統卸荷。 當活塞升起達到上極限位置時，行程保護，油泵電機停機。
8.附具：
全套附具包括：拉伸附具，壓縮附具，微機電液伺服萬能材料試驗機，彎曲附具。
9.其他：
安裝調試工具，電液伺服萬能試驗機價格，密封件，電液伺服試驗機產品說明書，使用說明書，合格證，裝箱單等見隨機技術文件。
| 項目名稱 | 參數 |
| 最大試驗力kN | 1000 |
| 試驗力測量范圍kN | 20～1000(2%-100%FS) |
| 試驗力示值相對誤差 | 示值的±1% |
| 變形測量精度（2%～100%FS內） | ≤±0.5% |
| 最大拉伸試驗空間mm | 600 |
| 最大壓縮空間mm | 470 |
| 活塞行程mm | 250 |
| 圓試樣鉗口夾持直徑mm | Φ13-Φ60 |
| 扁試樣鉗口夾持厚度mm | 0-40 |
| 扁試樣最大夾持寬度mm | 125 |
| 壓盤尺寸mm | 204×204 |
| 彎曲試驗兩點間最大距離mm | 500 |
| 彎曲支滾寬度mm | 140 |
| 彎曲支滾直徑mm | Φ40 |
| 最大彎曲度mm | 150 |
| 活塞最大移動速度 | 50mm/min |
| 夾緊方式 | 液壓夾緊 |
| 主機外形尺寸mm | 1100×960×2510 |
| 整機外形尺寸mm | 3000×2200×2510 |
